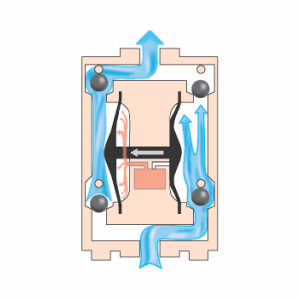

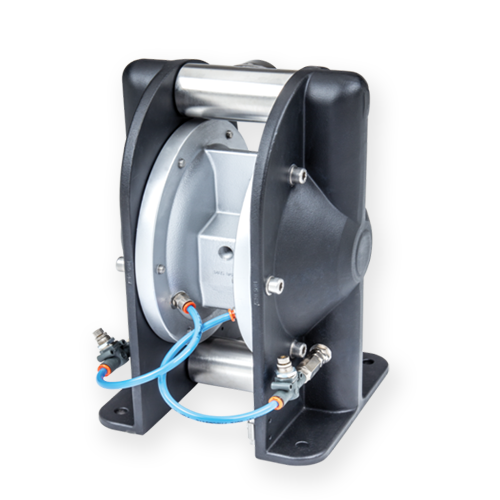

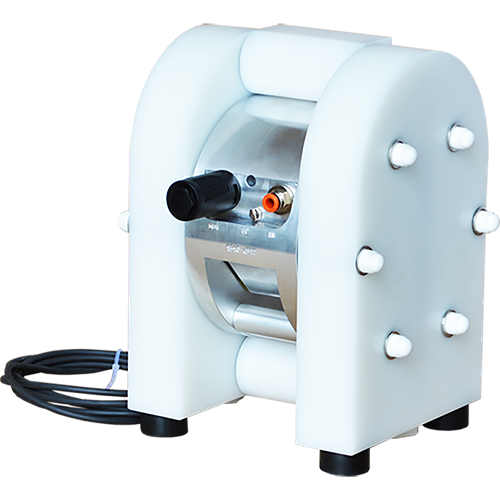

Tapflo AODD pumps ปั๊มไดอะแฟรมคู่ขับเคลื่อนด้วยลมแทปโฟล หลักการทำงาน คือ การจ่ายลมสะอาดเข้าสู่วาล์วลมของปั๊มเพื่อขับเคลื่อนให้แกน (Diaphragm shaft) ขยับไปมา ทำให้ของเหลวดูดเข้าสู่ตัวปั๊มข้างหนึ่งและของเหลวถูกผลักออกจากปั๊มอีกข้างหนึ่ง สลับการทำงานไปมา

ปั๊มสามารถดูดของเหลวได้หลากหลาย (Various liquids)

• สารเคมีเข้มข้น สารเคมีที่มีฤทธิ์กัดกร่อน
• สูบของเหลวที่มีความหนืดข้น หรือเจือจาง
• ของเหลวกระบวนการผลิตอาหารเช่น ซอส น้ำปลา น้ำส้มสายชู
• ของเหลวที่มีเศษตะกอนผสม หรือมีชิ้นเนื้อ
• ของเหลวที่ติดไฟง่าย เช่น น้ำมัน สี สารทำละลาย

คุณสมบัติของปั๊มไดอะแฟรมแทปโฟล (Feature & Benefit)

• ปั๊มสามารถทำงานได้แม้ไม่มีของเหลวไหลผ่าน run dry
• ปรับอัตราการสูบส่งของเหลวได้
• ปั๊มทำงานด้วยลม ไม่ต้องจ่ายไฟเข้าตัวปั๊ม ทำให้เหมาะกับพื้นที่ ATEX Zone
• ในกระบวนการทำงาน สะอาด ปราศจากน้ำมันรั่วไหล
• โครงสร้างปั๊มแข็งแรง ทนทาน รองรับแรงดันได้สูง
• อะไหล่น้อยชิ้น ช่วยประหยัดค่าบำรุงรักษา
• ติดตั้งปั๊มได้หลายรูปแบบ

อัตราการจ่ายสูงสุด : 820 ลิตร/ชม. แรงดันสูงสุด : 16 บาร์

หมายเหตุ : อัตราการสูบส่ง และระยะส่งของเหลว ขึ้นอยู่กับรุ่นและขนาดปั๊ม

วัสดุ : PE, PTFE, Aluminium, Cast Iron, Stainless Steel AISI 316L, and PTFE Coated Aluminium

ขนาดข้อต่อ : 1/4" - 3" (DN8 - DN80)

Tapflo มีโรงงานผลิตปั๊มในประเทศสวีเดน ตามมาตรฐานยุโรป มีอะไหล่สำหรับการบำรุงรักษาปั๊มให้ใช้งานได้ยาวนาน และมีอุปกรณ์เสริมเพื่อรองรับกระบวนการทำงานได้หลากหลาย

อุปกรณ์เสริมสำหรับไดอะแฟรมปั๊ม

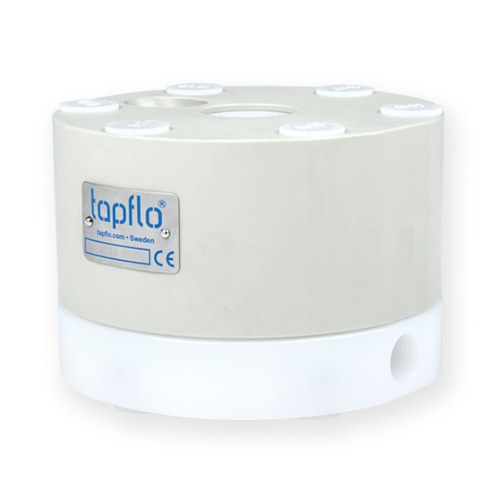

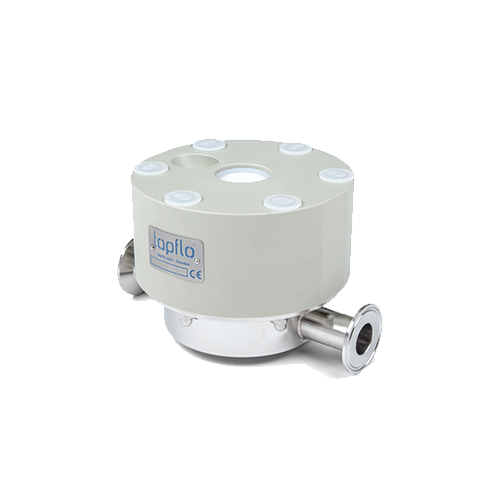

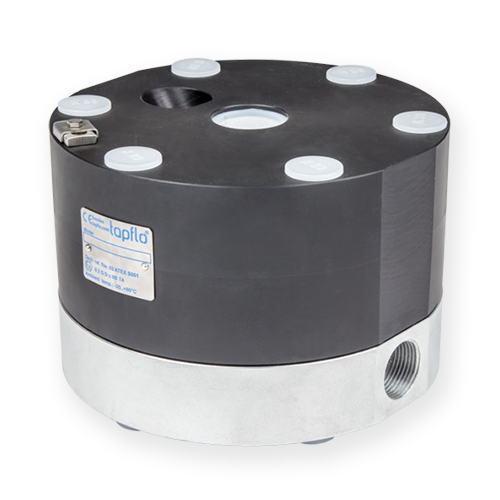

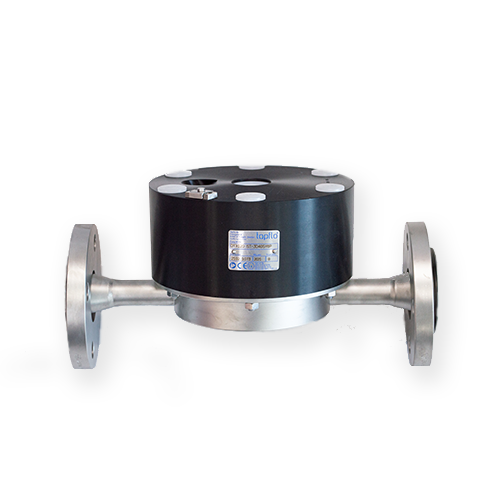

• ตัวปรับจังหวะการทำงานของปั๊ม (Active Pulsation Dampeners)
• ชุดแจ้งเตือนหากการทำงานของปั๊ม (Guardian)
• อุปกรณ์ควบคุมระดับน้ำ (Level Control)

• อุปกรณ์ควบคุมการใช้งานต่อแบช (Batch Control)

• อุปกรณ์นับการทำงาน (Life counter)

อะไหล่ส่วนประกอบปั๊มไดอะแฟรม Tapflo

มีวัสดุให้เลือกตามความเหมาะสมกับชนิดของเหลวที่ใช้ปั๊มสูบส่ง เช่น

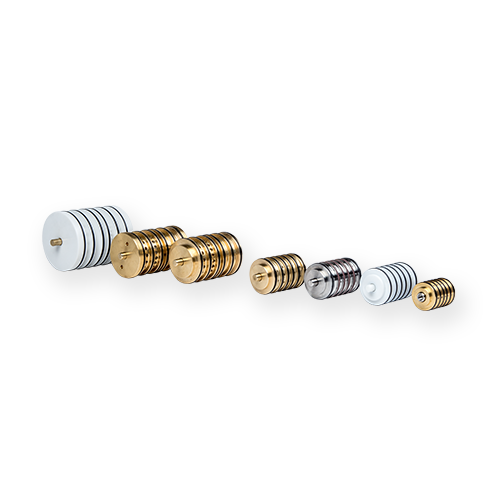

• Air valve: แอร์วาล์วหรือวาล์วลม เป็นวาล์วนิวเมติกส์ (Pneumatic valve) ทำหน้าที่ขับเคลื่อนให้ปั๊มทำงานได้อย่างมีประสิทธิภาพ ด้วยการจ่ายลมเข้าปั๊มโดยไม่ต้องใช้น้ำมันหล่อลื่น
  วัสดุ: ทองเหลือง, สแตนเลส, พลาสติก

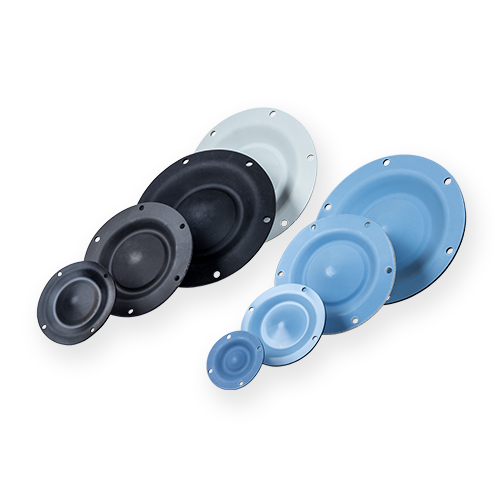

• Diaphragm: แผ่นไดอะแฟรม หรือเมมเบรน เป็นชิ้นส่วนที่สำคัญในการทำงานปั๊มไดอะแฟรม เพราะสัมผัสกับของเหลวโดยตรง จึงควรเลือกแผ่นไดอะแฟรมที่ผลิตด้วยวัสดุที่ดี มีคุณภาพมาตรฐานยุโรป และเหมาะสมกับการใช้งาน เพื่อการใช้งานที่ยาวนาน เช่น การสูบจ่ายสารเคมีควรใช้แผ่นไดอะแฟรมที่ทนทานต่อการกัดกร่อนของสารเคมี หรือการสูบส่งอาหาร ยา หรือเครื่องดื่ม นม น้ำผลไม้ ช็อกโกแลต ควรใช้แผ่นไดอะแฟรมฟู้ดเกรด (Food grade) ที่ได้รับการรับรองมาตรฐาน FDA
  วัสดุ: PTFE, PTFE TFM, EPDM, NBR, Food grade EPDM

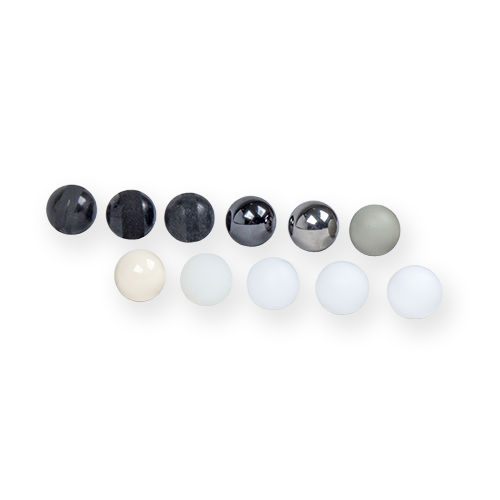

• Ball check valve: บอลวาล์ว หรือเช็ควาล์ว ทำหน้าที่เป็นวาล์วกันน้ำหรือของเหลวย้อนกลับ เป็นชิ้นส่วนที่สัมผัสของเหลวโดยตรง จึงเป็นชิ้นส่วนที่สำคัญในการทำงานปั๊มไดอะแฟรม เช่นเดียวกับแผ่นไดอะแฟรม การเลือกวัสดุที่เหมาะสมจึงจำเป็นอย่างยิ่ง
  วัสดุ: PTFE, PE, สแตนเลส, PU, NBR, EPDM

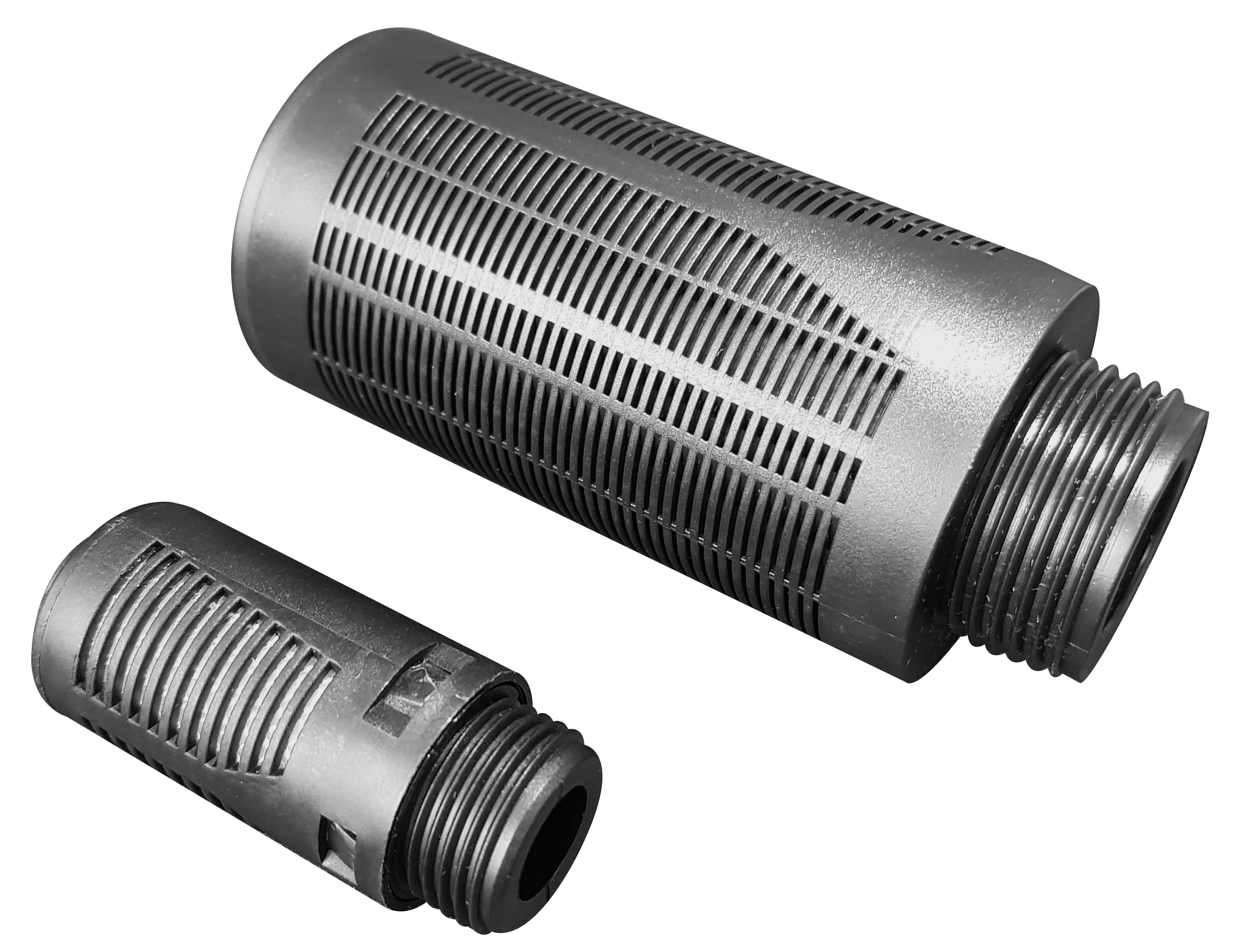

• Muffler: ตัวกรองเสียง ช่วยลดระดับเสียงเวลาปั๊มทำงาน วัสดุ: Metal, PP

• O-ring: แหวนยาง หรือซีล (seal)
  วัสดุ: EPDM, Viton, FFP, NBR

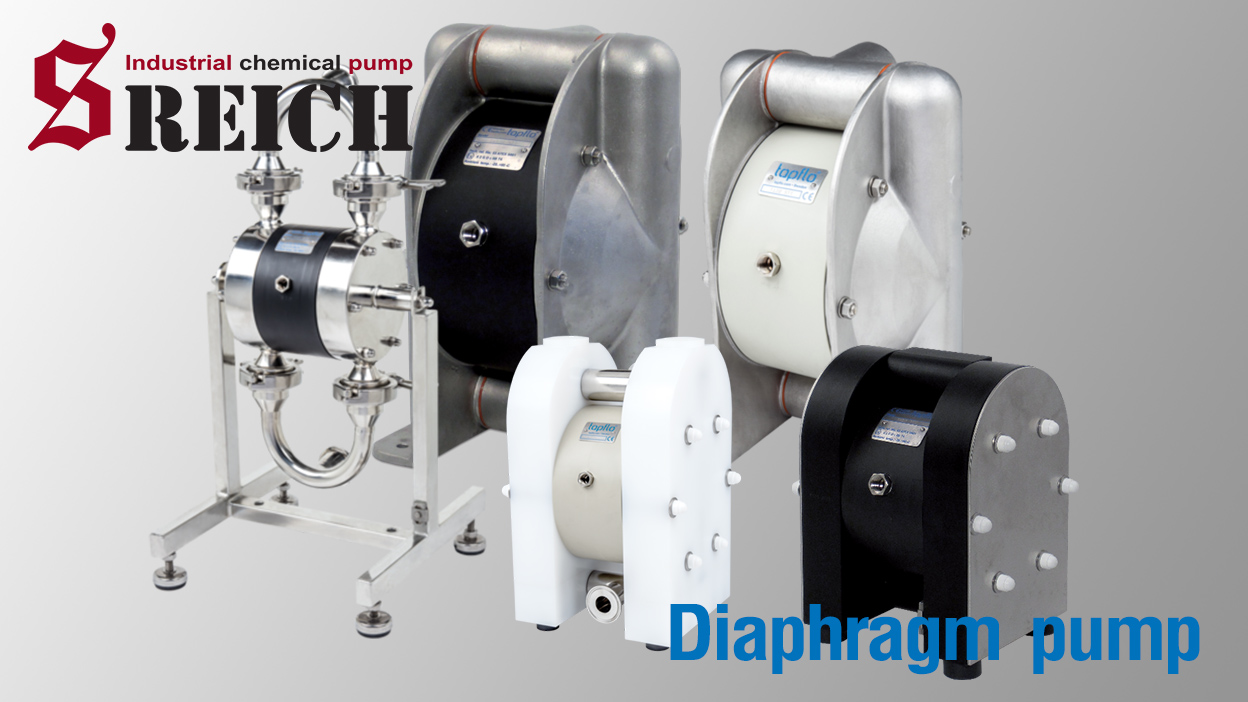

วิดีโอตัวอย่างการถอด ประกอบปั๊มไดอะแฟรม Tapflo
